 四、電纜故障探測的步驟

  電纜故障的探測一般要經過診斷、測距、定點三個步驟。

  1. 電纜故障性質診斷

  電纜故障性質的診斷，即確定故障的類型與嚴重程度，以便于測試人員對癥下藥，選擇適當?shù)碾娎|故障測距與定點方法。

　2. 電纜故障測距

  電纜故障測距，又叫粗測，在電纜的一端使用儀器確定故障距離，測試現場常用的故障測距方法有：古典電橋法（高壓電橋、低壓電橋）與現代行波法（脈沖法：低壓脈沖法，高壓脈沖法）。

  3. 電纜故障定點

  電纜故障定點，又叫精測，即按照故障測距結果，根據電纜的路徑走向，找出故障點的大體方位來，在一個很小的范圍內，利用放電聲測法或其它方法確定故障點的準確位置。

   一般來說，成功的電纜故障探測都要經過以上三個步驟，否則欲速則不達。例如不進行故障測距而利用放電聲測法直接定點，沿著很長的電纜路徑（可能有數公里長），探測故障點放電聲是相當困難的。如果已知電纜故障距離，確定出一個大體方位來，在很小的一個范圍內（10米左右）來回移動定點儀器探測電纜故障點放電聲，就容易多了。

   五、電纜故障性質的診斷

   所謂診斷電纜故障的性質，就是指確定：故障電阻是高阻還是低阻；是閃絡還是封閉性故障；是接地、短路、斷線，還是它們的混合；是單相、兩相，還是三相故障。

   可以根據故障發生時出現的現象，初步判斷故障的性質。例如，運行中的電纜發生故障時，若只是給了接地信號，則有可能是單相接地的故障。繼電保護過流繼電器動作，出現跳閘現象，則此時可能發生了電纜兩相或三相短路或接地故障，或者是發生了短路與接地混合故障。發生這些故障時，短路或接地電流燒斷電纜將形成斷線故障。但通過上述判斷不能完全將故障的性質確定下來，還必須測量絕緣電阻和進行“導通試驗”。

   測量絕緣電阻時，使用兆歐表(1千伏以下的電纜，用1000伏的兆歐表；1千伏以上的電纜，用2500伏的兆歐表)來測量電纜線芯之間和線芯對地的絕緣電阻；進行“導通試驗”時，將電纜的末端三相短接，用萬用表在電纜的首端測量芯線之間的電阻。現將一故障電纜的測量結果列于表2中，供參考。

   根據表2所列絕緣電阻之測量結果，可以分析出此故障是兩相接地；根據“導通試驗”結果，以確定三相電纜未發生斷線。此故障點的狀態，如圖4所示。

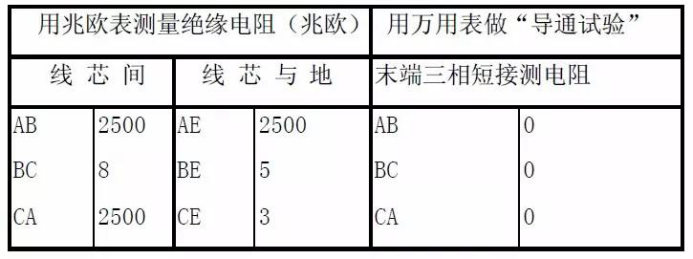

表2  絕緣電阻的測量與“導通試驗”

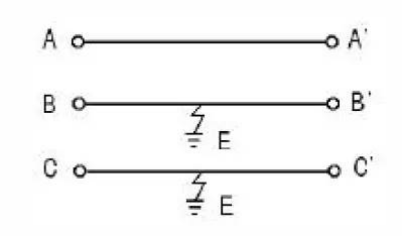

圖4  電纜線路故障狀態圖

  由于兆歐表分辨率比較差，當指示為零時，不能以為故障電阻就是零歐姆，要用萬用表測量故障電阻的精確值，以確定故障是否是屬于低阻的。可通過耐壓試驗確定高阻與閃絡性故障，弄清故障點的擊穿電壓。
