脈沖反射波形比較測量法

實際檢測過程中電纜結構可能比較復雜，比如存在分支點，脈沖反射波形不容易理解。

如圖3.9.a所示，一中間帶接頭的電纜發生單相接地故障，首先在良好的芯線上測得一波形，如圖3.9.b所示，然后在故障芯線上測量波形如圖3.9.c，把二者進行比較，在波形上F處二波形明顯出現差異，這是由于電纜故障點反射脈沖所造成的，如圖3.9.d，該點所代表的距離即是故障點位置。

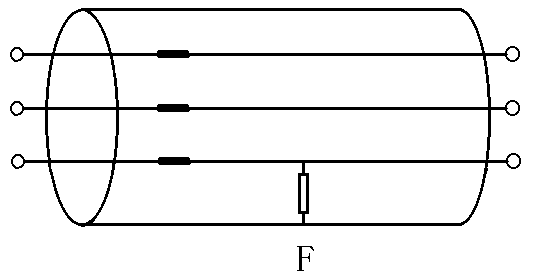

a.故障電纜

b.良好導體的測量波形

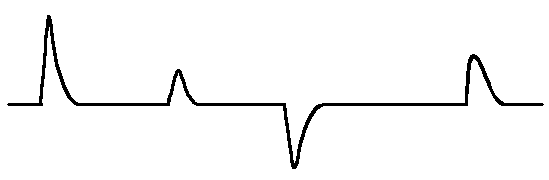

 c.故障導體的測量波形

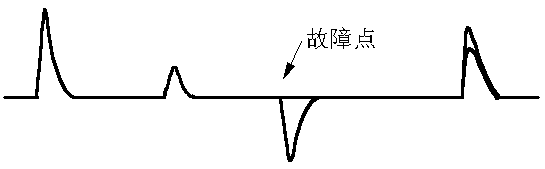

d.良好與故障導體測量波形相比較

圖3.9  波形比較法測量單相對地故障

現代微機化低壓脈沖反射法儀器具有波形記憶功能，即以數字的形式把波形保存起來，同時，可以把最新測量波形與記憶波形同時顯示。利用這一特點，操作人員可以通過比較電纜良好線芯與故障線芯脈沖反射波形的差異處，來尋找故障點，避免了理解復雜的脈沖反射波形的困難，故障點容易識別，靈敏度高。實際電力電纜三相均有故障的可能性很小，絕大部分情況下有良好的線芯存在，可方便地利用波形比較法，測量故障點。

利用波形比較法，可精確地測定電纜長度或校正波速度。由于脈沖在傳播過程中存在損耗，電纜終端的反射脈沖傳回到測量點后，波形上升沿比較圓滑，不好精確地標定出反射脈沖到達時間，特別當電纜距離較長時，這一現象更突出。而把端點開路與短路的波形同時顯示時，二者的分叉點比較明顯，容易識別，如圖3.10所示。

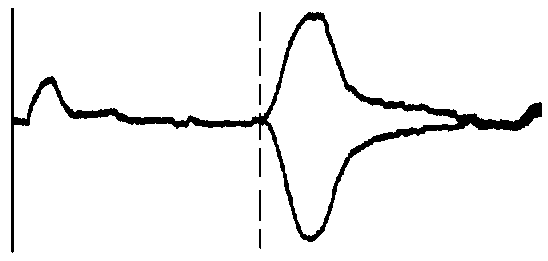

圖3.10  電纜終端開路與短路脈沖反射波形比較
