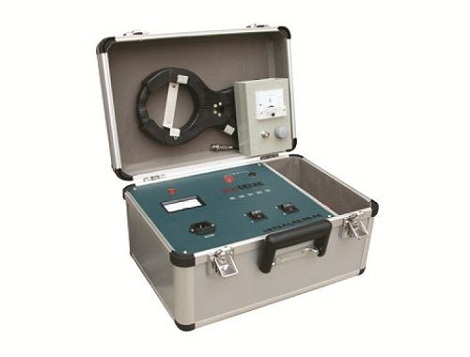

電纜識別儀的信號發生器由交流電源供電，交流電源為要識別的斷電電纜增加了固定周期的單極性直流脈沖。發電機輸出線連接到電纜芯線和接地點或接地釘。電纜的鎧裝層與地面斷開，并且芯線與遠端的接地點或接地釘連接。回路可以傳導脈沖電流，可以由識別儀器上的儀表頭讀出。電流由環路電阻決定，環路電阻應盡可能小。

1.儀器供電

傳感器是一電流變換器，鉗口內部尺寸為120mm。當電流流過測試電纜，在傳感器內感應出電壓，電壓幅度由電流強度決定，其極性由電流方向決定。

2.安全測試

一定要進行以下安全測試，以避免造成人員傷亡或損壞電纜識別儀及其它設備。使用電纜識別儀時，要對被測電纜進行帶電檢查，并確保該電纜處于無電狀態。將這些帶電部分用絕緣材料進行安全保護。

3.主機準備

連接：在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線或幾根芯線連到一起。將黑色夾子與地釘相連。將電纜遠端的芯線與地釘相連。將電纜兩端的鎧裝與地線斷開。將電源線插入電源插座。

開機：打開主機電源開關，對主機供電。主機開始間斷向電纜發出脈動直流信號，輸出脈動電流信號為30A左右。接收機準備，緩慢調節靈敏度旋鈕，使電表開始指示。注意傳感器插入電纜的方向及接收機表頭擺動幅度的大小。

4.測試

設置測試回路，將紅色輸出插孔與要識別的電纜的芯線相連，將黑色輸出插孔與地相連，將電纜芯線在遠端與地相連。輸出電流在電纜線中沿箭頭方向流向遠端，通過大地返回發生器，將被識別電纜的所有芯線連到一起，能得到較清楚的信號。

儀器校準，校準接收機時，要在始端處用傳感器卡住電纜（接近發生器），箭頭指向電流方向，即指向電纜遠端，然后在需要檢測處用相同的接收靈敏度進行檢測，用傳感器將每一根電纜都卡一遍，箭頭方向指向電纜遠端，當卡住需要識別的電纜時，接收機表頭顯示讀數為4-6格，且向右偏擺。
