行波的反射與透射現象

兩個波阻抗不同的電纜相聯接時，聯接點會出現阻抗不匹配。當電纜中出現斷線或低阻故障時，故障點等效阻抗與電纜波阻抗不相等，也會出現阻抗不匹配。當行波運動到阻抗不匹配點時，會產生全部或部分反射，出現行波回送現象。在低電阻故障（故障點電阻不為零時）,還會有行波透射現象，即有一部分行波越過故障點繼續往前運動。

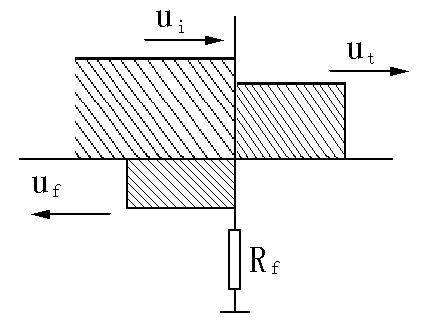

圖2.4  低電阻故障點行波的反射與透射

作為例子，圖2.4給出了電纜出現低電阻故障時，行波的反射與透射現象。Ui為入射波，Uf為返回的反射波，Ut為越過故障點的透射波。

注意,行波的入射波與透射波反映了一種因果關系,即入射波在阻抗不匹配點導致了反射波與透射波的出現。而正、反向行波是針對電壓、電流波的運動方向而言的。一個入射波可以是正向行波,也可以是反向行波。如果入射波運動方向與規定的方向一致的話,就是正向行波,對應的反射波與透射波應該分別與入射波運動方向相反與相同而稱為反向行波與正向行波。反之,入射波是反向行波,對應的反射波與透射波應分別是正向與反向行波。
